Halter  Querpassig-Schablonen

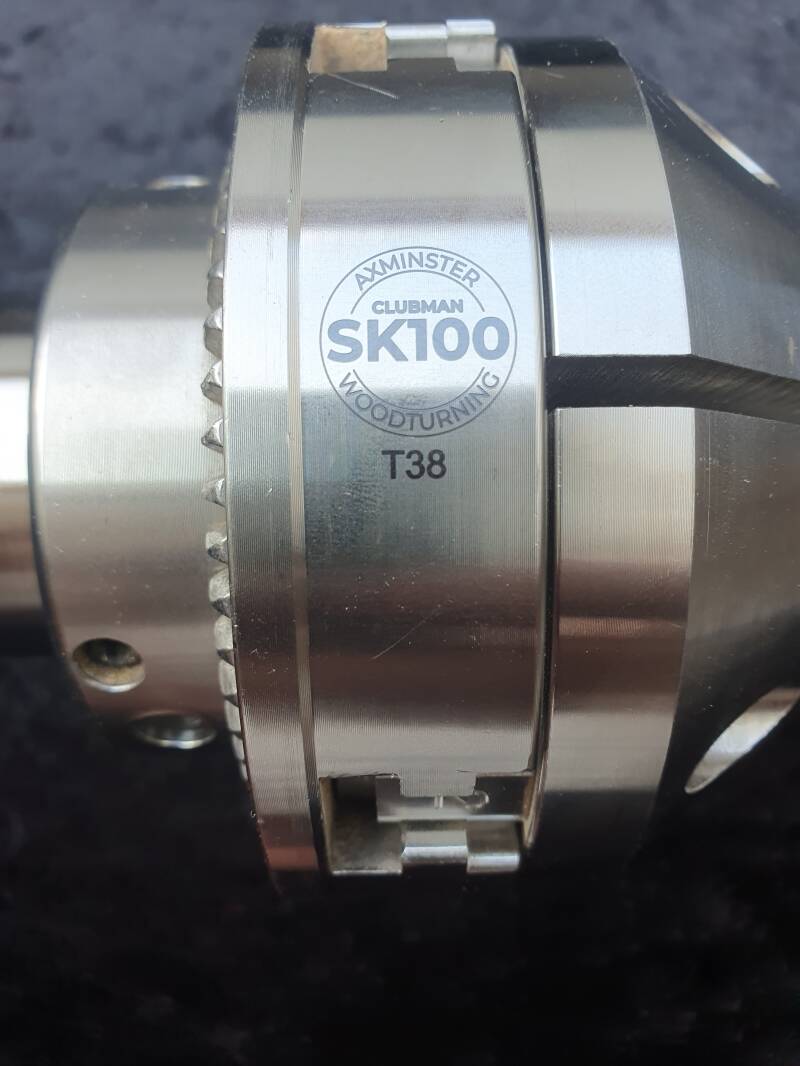

Mein Passig-Spannfutter ist ein Axminster Clubman SK100 mit schmalem Hals (Achtung, es gibt Varianten !)

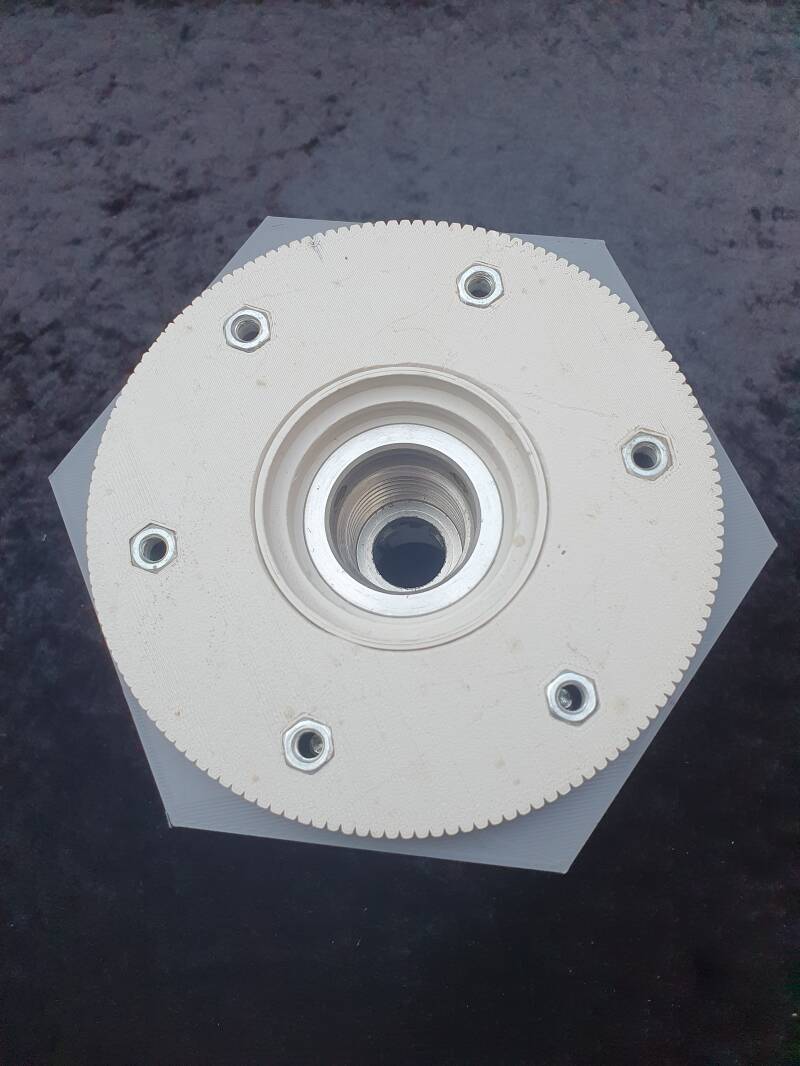

Auf den schmalen Hals des Futters wird der Schablonenhalter montiert:

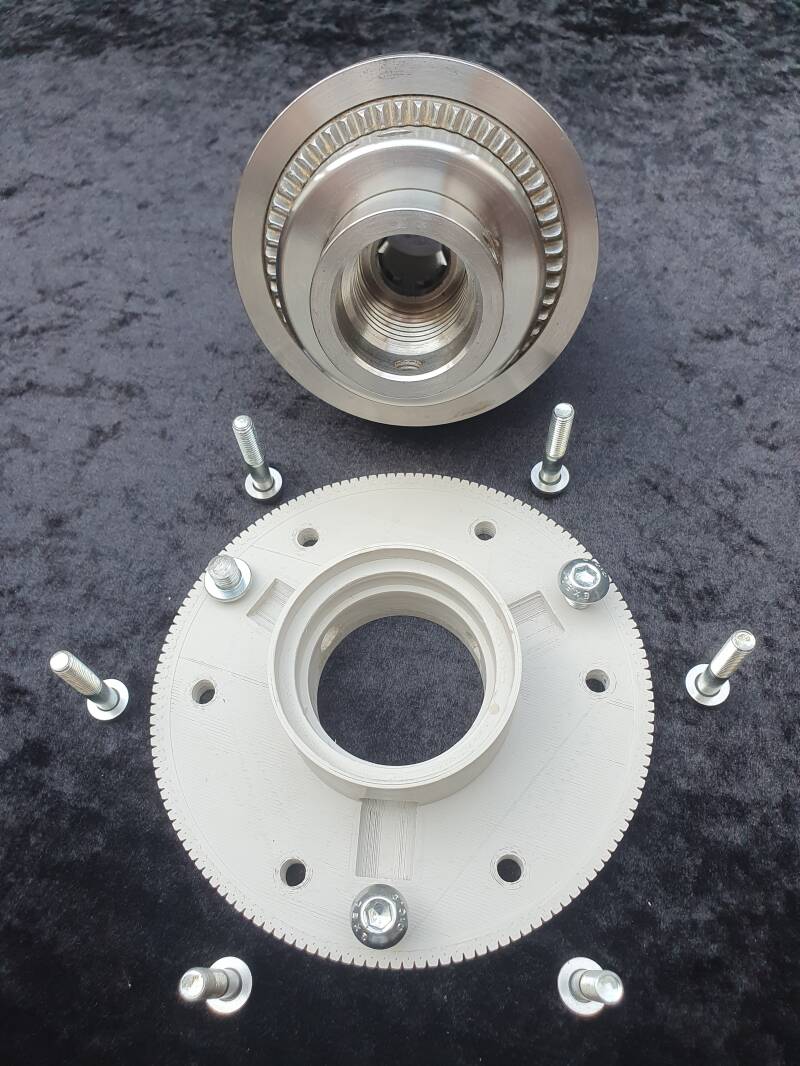

  • Die sechs langen M6-Schrauben mit Scheibe in den Schablonenhalter stecken

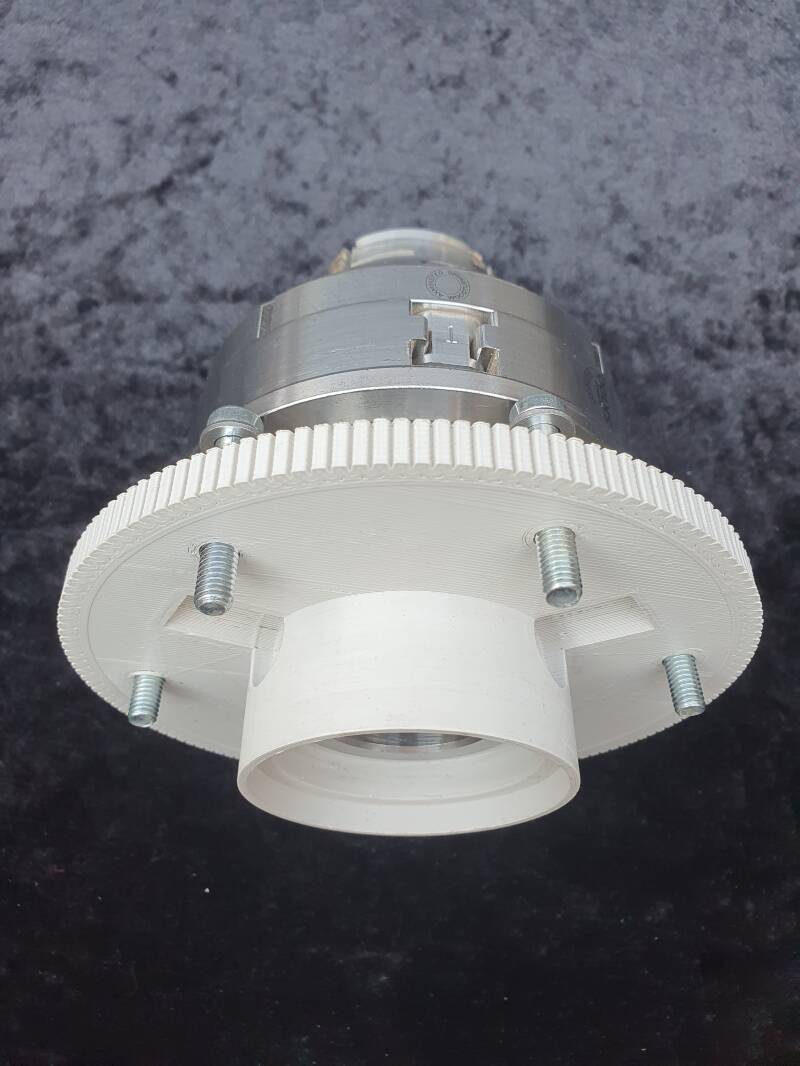

  • auf das Futter schieben (muss spielfrei sitzen)

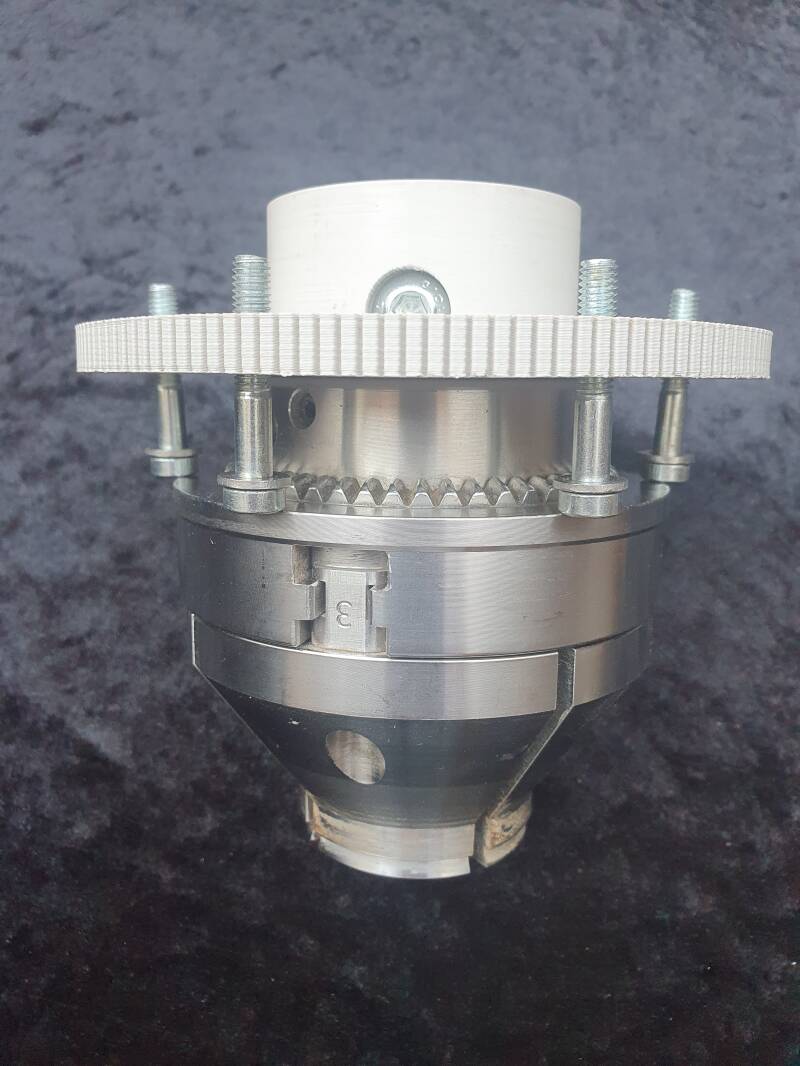

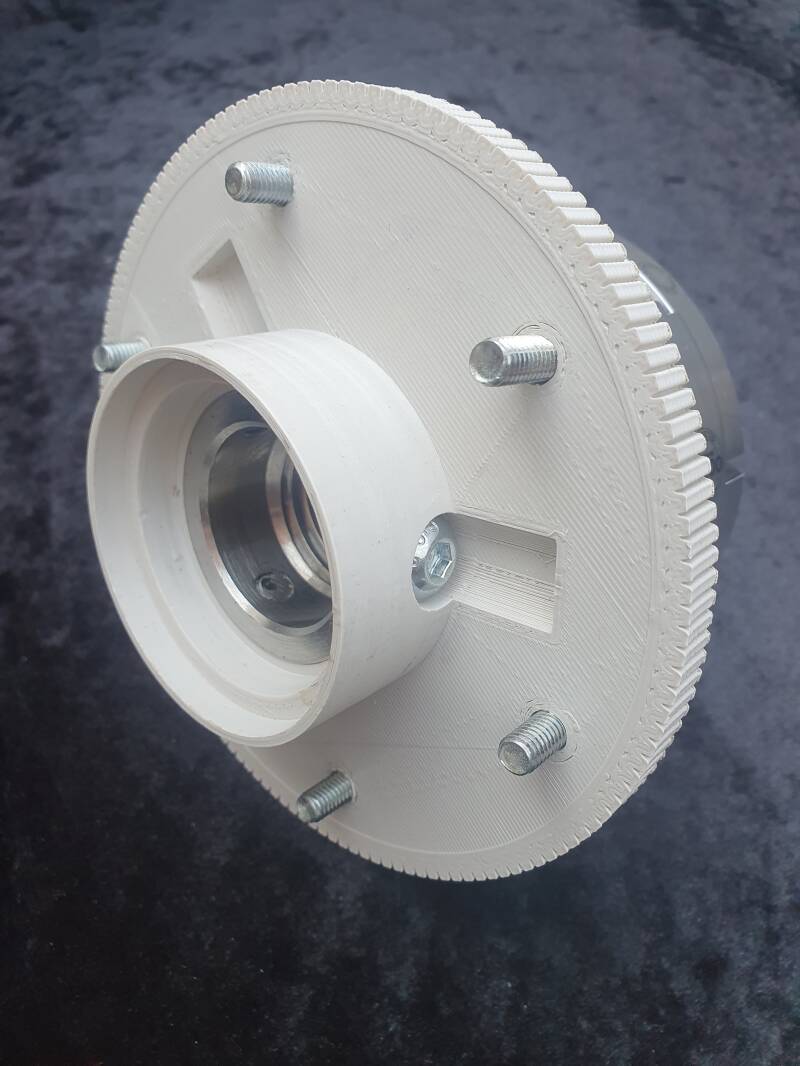

  • mit den drei kurzen M6 in den Gewinden für die Futterfixierung festschrauben

Die Schrauben fallen jetzt übrigens nicht aus den Löchern, wenn man das Futter auf die Backen stellt.

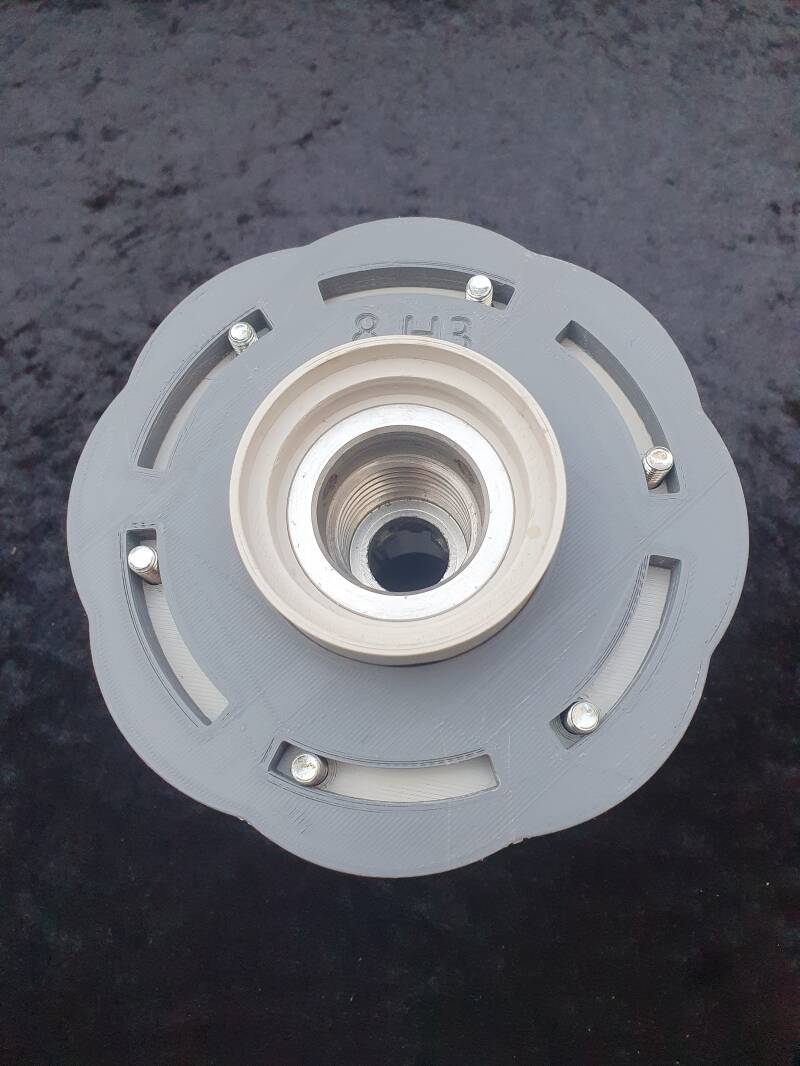

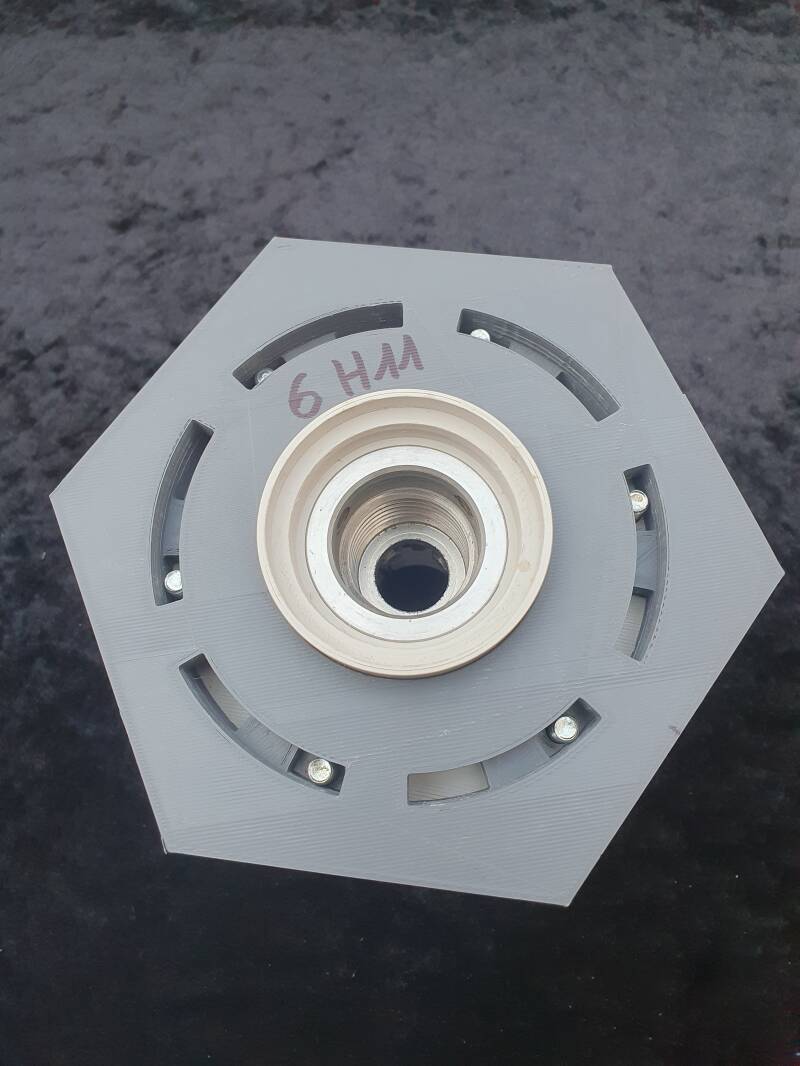

Aufsetzen zweier Schablonen und der Klemmscheibe

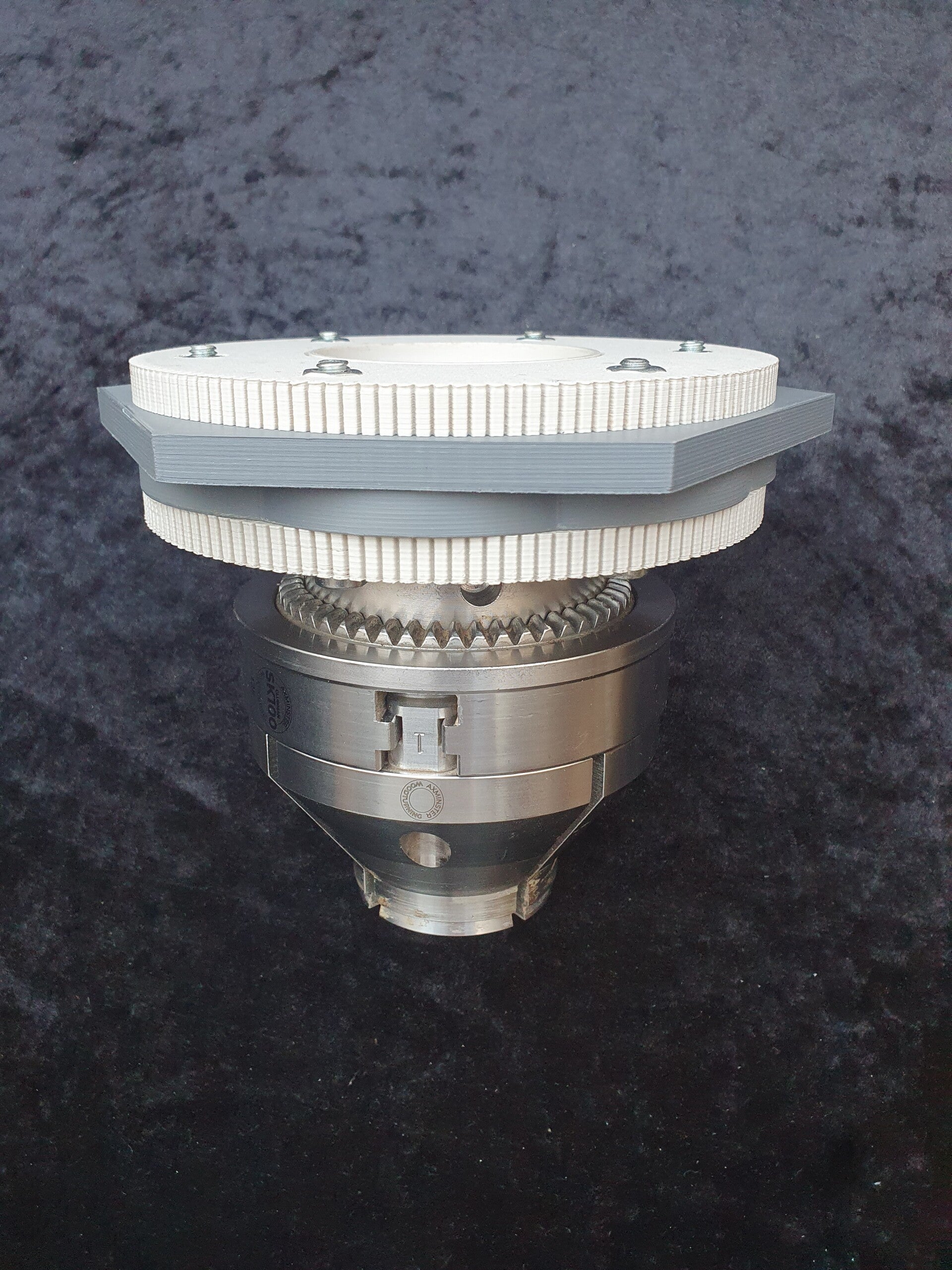

Klemmplatte festschrauben, und fertig ist das Futter mit Schablonen.

Anwendungshinweis:

Die Schablonen können während des Einsatzes bei stehender Spindel (nach Lösen der sechs Fixierungsschrauben) um einen bestimmten Winkel verdreht werden (soweit die Langlöcher das zulassen). Damit lassen sich phasenversetzte Muster mit ein und derselben Schablone realisieren.

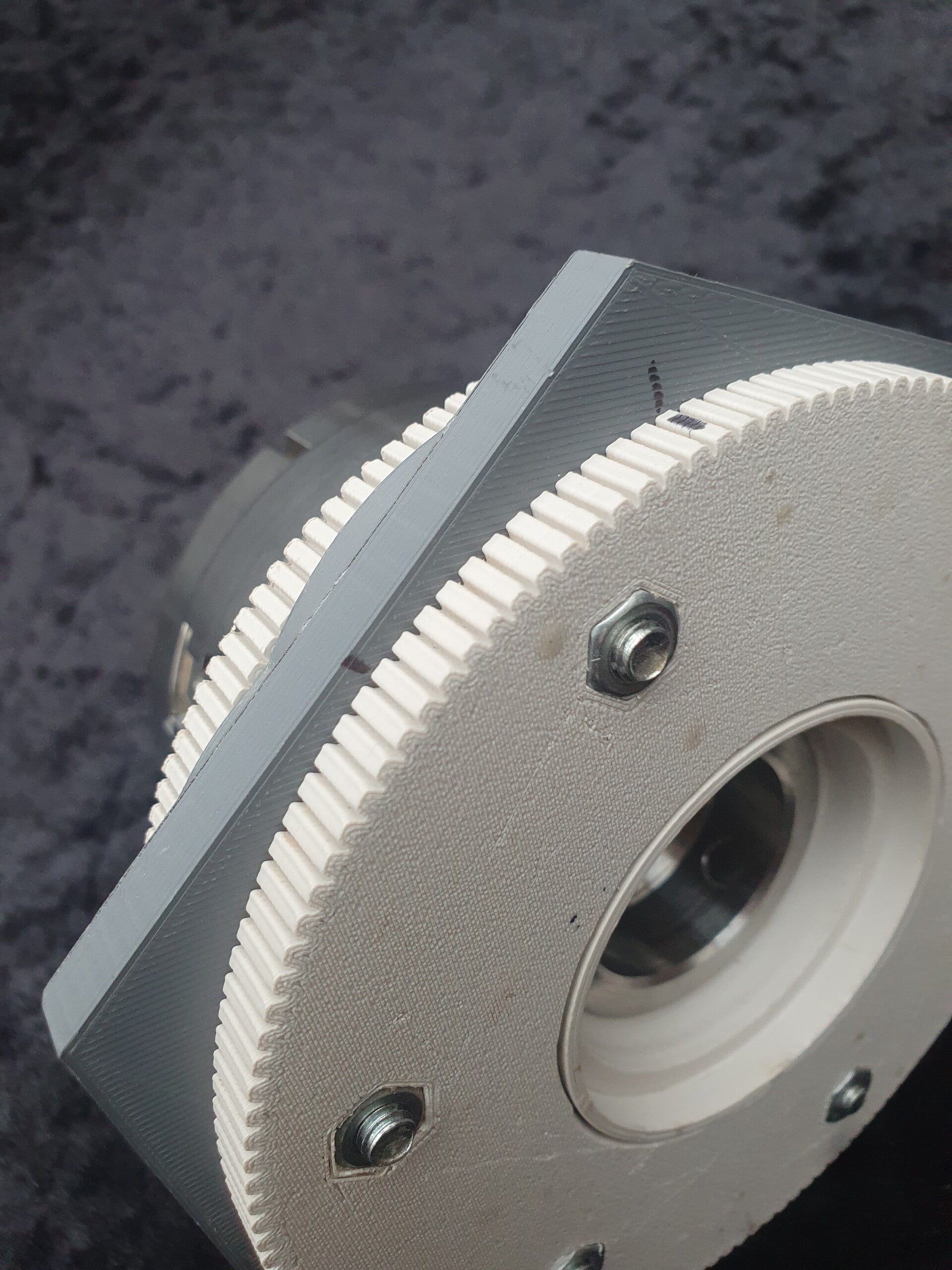

Die genaue Winkelverdrehung kann mit einer Markierung auf Schablone und den 72-teiligen Halteelementen sichergestellt werden.
