Querpassig-Schablonen

Die Form der Schablonen bestimmt natürlich entscheidend das Geschehen auf der Passigmaschine, aber zunächst muss die Form auf die Halterung abgestimmt sein. Das zentrale Loch und die Ringlöcher sind von der Halterung festgelegt. Außerdem muss die Größe grundsätzlich zum Aufbau passen.

Das "kreative" Geschehen auf der Passigmaschine wird lediglich vom Rand der Schablone bestimmt, dafür aber wesentlich (obwohl keineswegs ausschließlich). Ich sehe daher auch die Gestaltung des Randes der Schablonen als Möglichkeit des Passig-Drechslers, selbst kreativ auf die Passigarbeit Einfluss zu nehmen. Ich möchte daher ganz ausdrücklich dazu aufrufen, die Ränder der Schablonen selbst zu entwerfen und die hier angebotenen downloads nur als Anregung zu verstehen.

Wichig für die Randgestaltung ist natürlich die Fältigkeit des Randes (dieses Wort ist mir gerade als ganz passend eingefallen), ist sie z.B. zweifältig, dreifältig, 8-fältig, ... ,denn so oft pro Umdrehung des Werkstücks findet eine Wiederholung statt. Auch die Krümmung der Kurven hat natürlich Einfluss, oft kleiner, als erwartet. Auch könnten zwei oder mehrere Fältigkeit auf einer Schablone kombiniert werden. Und was passiert, wenn Unsymmetrien eingebaut werden ? Auch die Form des Tasters, der die Schablone abgreift hat einen gewissen Einfluss. All diese und viele weitere Abhängigkeiten zu erforschen, stellt meines Erachtens einen Großteil der Faszination des Passigdrehens dar.

Für die Gestaltung des Schablonenrandes ist das Verständnis einer Größe besonders wichtig: der Hub des Randes, also der Unterschied zwischen dem größten und dem kleinsten Radius des Randes. Der Radius selbst ist völlig egal, denn eine riesige Schablone mit einem Hub von 10mm (sieht aus wie ein perfekter Kreis) wird den Fräser am Werkstück zu einem Hub von 10mm zwingen, genauso wie eine kleine Schablone von wenigen Zentimetern Durchmesser mit einem Hub von 10mm. Auf den Fräser übertragen wird also keineswegs die Form Schablone, sondern der Hub des Randes in seiner Fältigkeit oder Perodizität.

Schließlich möchte ich noch die Funktion der Langlöcher benennen. Sie erlauben eine (definierte) Verdrehung der Schablone und können so Phasenversätze der geichen Struktur erzeugen.

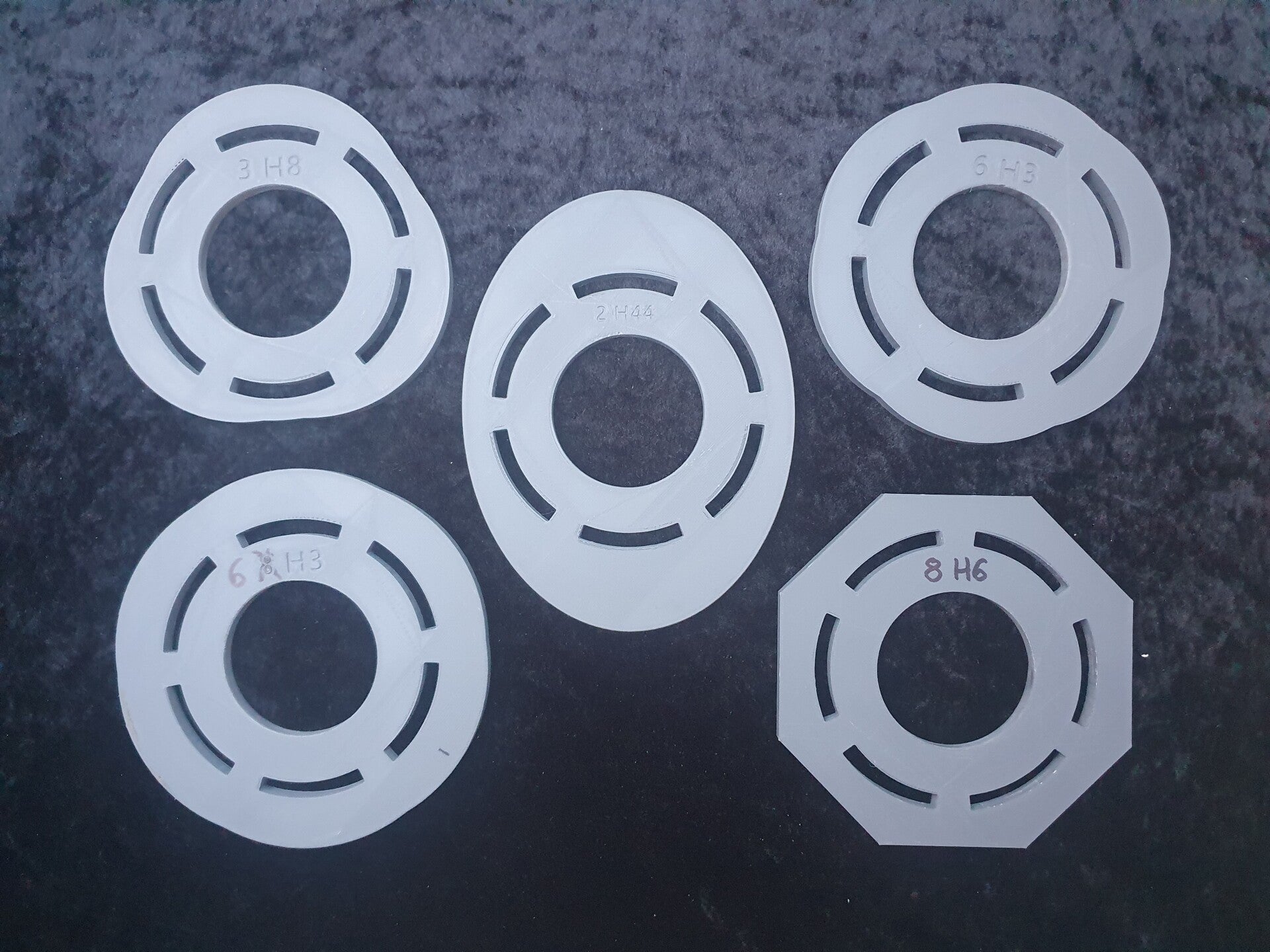

...  ein paar einfache Schablonenbeispiele  ...
